全電動パイプベンダーがあるにもかかわらず、なぜ重工業は今なお油圧式に頼るのか？
製造業が急速に電動化とスマート製造へ移行する中、多くの工場では、速度、精度、自動化の面における全電動チューブベンダーのメリットに注目し始めています。しかし、造船、石油化学、エネルギー、重機、大型鉄骨構造物などの重工業では、重型油圧チューブベンダーが依然として代替できない役割を担っています。全電動チューブ曲げ技術が急速に発展している現在、なぜ重工業では依然として油圧システムに大きく依存しているのでしょうか？本記事では、重型油圧チューブベンダーの中核的な価値と、動作原理、技術比較、産業用途、加工上の課題、スマート製造の動向という観点から、企業が設備選定をどのように評価すべきかを解説します。
重型油圧チューブベンダーとは？なぜ重工業では今も必要なのか？
重型油圧チューブ・パイプベンディングマシンは、高出力の油圧パワーシステムを使用して、大径、厚肉、または高強度の金属チューブに強力な曲げ力を加える重加工用設備です。このタイプのチューブベンダーは、重工業の製造システムを支える中核設備であり、造船工学、エネルギーインフラ、重型建設機械、石油化学配管、大型鉄骨構造物などで広く使用されています。
全電動チューブベンディングマシンと比較すると、重型油圧チューブベンダーは、大径・厚肉チューブの加工において、以下の代替できない中核的なメリットを発揮します：
- 高い曲げトルク： 高負荷条件下でも強力かつ連続的な駆動力を提供し、高剛性・大型チューブの曲げ加工において安定した品質を確保します。
- 大径・厚肉チューブへの適応性： 従来のサーボモーターでは対応が難しい厚肉チューブ向けに設計されており、材料のスプリングバック問題を効果的に解決し、加工精度を確保します。
- 高いコスト効率と耐久性： 同等の出力を持つ全サーボ設備と比較して、重型油圧システムはより競争力のある初期導入コスト（ROI）を実現し、堅牢な構造により高負荷・連続的な産業運転にも適しています。
重型油圧チューブベンディングマシンの動作原理
重型油圧チューブベンダーの基本的な動作メカニズムは、高効率油圧システムで発生させた高圧オイルによって油圧シリンダーを駆動し、さらに曲げ金型（Bending Die）を駆動してチューブに強力かつ連続的なトルクを加え、制御された条件下で金属チューブを正確に塑性変形させることです。最新の高性能チューブ曲げ加工では、通常、CNC数値制御システムと比例弁技術（Proportional Valves）を統合し、油圧の流量と圧力を正確に制御することで、大径チューブ加工時の角度精度と大量生産における一貫性を確保します。
実際の産業加工では、重型油圧チューブ曲げ加工は以下の主要工程に分けられます：
- チューブ位置決めと複数金型によるクランプ： 準備・固定工程。加工対象のチューブを所定の位置へ移動させます。油圧クランプダイとプレッシャーダイを使用してチューブを確実に固定します。必要に応じてチューブ内部にマンドレルを挿入し、外側にワイパーダイを配置して、曲げ加工中の厚肉チューブのつぶれやしわを防止します。
- 油圧出力と金型の前進： 圧力伝達工程。CNCシステムが指令を出すと、油圧ポンプが加圧を開始します。高圧オイルが油圧シリンダーを駆動して安定した大きな曲げトルクを発生させ、スピンドルと曲げ金型の回転または前進を開始させます。
- 金属の塑性流動と精密成形： 曲げ加工工程。安定した油圧駆動力のもと、チューブは曲げ金型のあらかじめ設定された半径（CLR - Center Line Radius）に沿って均一に伸長・曲げ加工されます。このとき、比例弁がリアルタイムで流量を調整し、大径チューブが曲げ加工全体を通じて一定速度と均一な力を維持するようにします。
- スプリングバック補正： 精密補正工程。あらかじめ設定した曲げ角度に達した後、油圧システムがインテリジェントなスプリングバック補正機構を作動させます。高強度または厚肉の金属チューブには物理的なスプリングバック特性があるため、CNCシステムは材料データベースに基づいて目標角度を超えて自動的に曲げます（例えば、正確な90度を得るために92度まで事前に曲げる）ことで、最終的な精密成形を完了します。

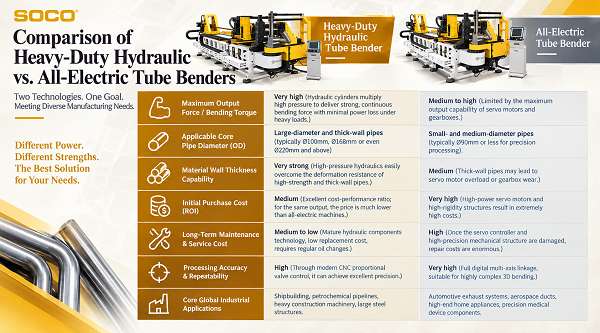

重型油圧チューブベンダー vs. 全電動サーボチューブベンダー：主な技術的な違いを一覧比較
現代のチューブ加工において、重型油圧チューブベンダーと全電動サーボチューブベンダーは、チューブ曲げ技術における2つの異なるアプローチを代表しています。以下では、重工業の設備調達とエンジニアリング設計における主要な技術的検討事項に焦点を当てて比較します：
| タイプ | 重型油圧チューブベンダー | 全電動サーボチューブベンダー |
|---|---|---|
| 最大出力 / 曲げトルク | 非常に高い（油圧シリンダーによって出力を倍増させ、高負荷条件でも動力損失が最小限） | 中～高（サーボモーターと減速機の最大出力能力に制限される） |
| 主要チューブ径（OD） | 大径・厚肉チューブ（通常はØ100 mm、Ø168 mm、さらにØ220 mm以上にも対応） | 小～中径・薄肉チューブ（一般にØ90 mm未満の精密加工に使用） |
| 材料の肉厚対応能力 | 非常に高い（高圧油圧によって高剛性・厚肉チューブの塑性変形抵抗を容易に克服） | 中程度（厚肉チューブではサーボモーターの過負荷や減速機の摩耗を招く可能性がある） |
| 初期導入コスト（ROI） | 中程度（高いコストパフォーマンス；同等の高出力仕様の全電動機より大幅に低コスト） | 非常に高い（高出力サーボモーターと高剛性機械構造により設備コストが大幅に上昇） |
| 長期メンテナンスコスト | 低～中程度（油圧部品は成熟しており交換コストも比較的低いが、定期的な作動油交換が必要） | 高い（サーボコントローラーや高精度機械部品が損傷した場合、修理コストが高くなる可能性がある） |
| 加工精度と再現性 | 高い（最新のCNC比例弁制御により優れた精度を実現可能） | 非常に高い（完全デジタルの多軸同期制御は複雑な三次元曲げに適している） |
| 主な世界の産業用途 | 造船、石油化学配管、重型建設機械、大型建築鉄骨構造物 | 自動車排気管、航空宇宙用チューブ、高級家具、精密医療機器部品 |
B2B調達ではどのように選ぶべきか？まず「出力要件」か「精度要件」かを確認
重型油圧チューブベンディングマシンは、「高出力、大径チューブ加工、高いコストパフォーマンス（高ROI）」の代名詞です。チューブが大径・厚肉で、初期設備投資予算を抑える必要があり、加工部品に極めて高い精度基準が求められない場合、油圧チューブベンダーは耐久性と経済性を兼ね備えた第一選択肢です。
全電動サーボチューブベンダーは、「精度と複雑性を優先し、高付加価値の生産を行う」精密製造に適しています。ワークが小～中径チューブで、非常に複雑な複数の曲げ角度を持ち、表面外観や繰り返し位置決め精度に厳しい要求がある場合（航空宇宙産業や自動車産業など）は、全電動機に必要な高い予算を投資することが推奨されます。
重型油圧チューブベンダーの5大産業用途
比類のない超高トン数出力と高剛性成形能力を備える重型油圧チューブベンダーは、世界の重工業サプライチェーンや大規模インフラプロジェクトにおいて不可欠な中核製造設備となっています。主に以下の5つの参入障壁が高い主要産業で幅広く活用されています：
4.1 造船・海洋エンジニアリング
造船業における配管システムは、巨大な船舶の血管ともいえます。重型油圧チューブベンダーは主に、主機燃料システム配管、海水冷却システム、バラスト水配管、複雑な船舶用油圧動力配管の加工に使用されます。海洋の運用環境は厳しいため、これらの大径チューブは極めて高い内圧と外部振動に耐える必要があります。油圧チューブ曲げ加工により、成形後のチューブに高い信頼性と長期耐久性を確保し、国際船級協会の厳格な要求を満たすことができます。例として、キュプロニッケル管、ステンレス鋼・二相ステンレス鋼、合金鋼管などがあります。
4.2 石油化学・エネルギー分野
製油所、天然ガス受入基地、発電所の建設では、大量の高圧流体輸送配管、高温蒸気配管、腐食環境で使用される特殊金属チューブが必要です。重型油圧チューブベンダーは、大径・厚肉チューブの一体成形を実現できるため、従来の溶接エルボ（Welded Elbows）の使用を大幅に削減し、高圧・腐食環境における溶接部からの漏れリスクを低減するとともに、配管全体の構造安全性を向上させます。
4.3 建設機械・農業機械
油圧ショベル、クレーン、大型ブルドーザー、農業機械の製造に広く使用されています。これらの機械には、高い油圧動力を伝達するための油圧リジッドチューブ（Hydraulic Rigid Tubing）だけでなく、車両シャーシの中核を構成する高強度構造部品や、車体保護用のROPS構造が必要です。堅牢で高強度な鋼管構造は、高負荷・高強度の建設現場で設備とオペレーターに最高レベルの安全保護を提供できます。
4.4 インフラ・大型輸送配管
現代建築の巨大な空間構造（空港ターミナル、高速鉄道駅の屋根、大型スタジアムなど）では、大型金属チューブが主要な建築構造用鋼梁として広く使用されています。さらに、重型油圧チューブベンダーは、都市地下配管や国際的な石油・ガス輸送に用いられる大径流体・ガス輸送配管向けの大型鋼管を精密成形するための中核ツールでもあります。
4.5 商用車トラックのシャーシビーム・構造部品
大型商用トラック、トラクタートレーラー、大型バスのシャーシと排気システムは、車両全体の荷重と動的衝撃を受ける重要部品です。製造時には通常、高強度鋼（High-Strength Steel）、超厚肉の金属チューブ、大型シャーシ縦梁や構造梁（Truck Chassis Beams）が必要です。重型油圧チューブベンダーの巨大な曲げトルクを利用することで、金属チューブの構造的完全性を維持しながら、高精度・高強度のチューブ曲げ加工を完成させることができます。
なぜ世界の重工業は今も油圧チューブ曲げ技術に大きく依存しているのか？
インダストリー4.0と全面電動化の波が世界に広がる中、全電動サーボ設備は小～中径チューブ分野で優れた性能を発揮しています。しかし、造船、石油化学、重型エネルギー設備などの中核的な重工業では、重型油圧チューブ曲げ技術が依然として主流であり、代替できない存在です。その主な理由は、重工業の生産環境が以下の3つの中核指標に対して厳しい要求を持つためです：
- 極めて高い「出力対コスト比」: 大径・厚肉の金属チューブ（外径130mmを超える高剛性チューブなど）の加工には、非常に大きな推力とトルクが必要です。全電動サーボモーターと大型減速機を使用すると、設備購入費と研究開発コストが飛躍的に増加します。一方、油圧システムは、非常に競争力のあるコスト構造で安定した大きなトン数出力を提供できます。
- 極端な高負荷条件下での高い許容度： 重工業用途で加工される材料には、わずかな物理的ばらつき（ロットごとの硬度差や肉厚の微小な変動など）があることが多くあります。油圧システムは流体による自然な緩衝特性を備えており、剛性駆動の電動システムよりも材料変形や硬度の不均一性に対する許容度が大幅に高く、突然の過負荷によるモーター焼損を効果的に防止します。
- あらゆる環境での極めて高い運転信頼性（重負荷信頼性）： 粉塵、振動、高温にさらされる重工業の工場では、設備の「過酷な環境への耐性」と「稼働率」は、単純な加工速度よりもはるかに重要です。油圧システムは堅牢で技術的にも成熟しており、厳しい環境下で何年にもわたって連続運転しても極めて低い故障率を維持でき、現場でのメンテナンスも比較的容易です。
重型チューブ曲げ加工における4つの一般的な技術課題
高精度な成形品質が求められる現代の加工では、重型油圧チューブ曲げ加工は、高度な金型設計と比例制御システムによって、材料の物理的特性に起因する以下4つのエンジニアリング課題を克服する必要があります：
- スプリングバック現象： 高強度・厚肉チューブは曲げ加工後に解放されると、金属材料が弾性回復し、角度が戻ります。そのため、設備の材料データベースに基づいた正確な事前曲げ補正制御が必要です。
- 肉厚減少： 曲げ加工中、チューブ外側（Extrados）の材料は大きく引き伸ばされ、チューブの肉厚が減少します。肉厚減少率は一般に15%～18%以内です。国際規格（ASMEやEN規格など）の安全限界内に肉厚減少を制御することは、金型と推力の協調制御に関わる中核技術です。
- 応力集中としわ： 曲げ内側（Intrados）は強い圧縮によって材料が集中し、波状のしわが発生しやすくなります。これはワイパーダイとマンドレルの正確な干渉によって防止する必要があります。
- 金型摩耗と動的補正の課題： 高強度・高トン数条件で繰り返し摩擦が発生すると、曲げ金型とクランプダイの表面が徐々に摩耗し、加工寸法にずれが生じます。高性能設備には、金型寿命を延ばし、加工の一貫性を維持するために、加工パラメータを動的に微調整する機能が必要です。
重型油圧チューブベンディングマシンの未来：単体設備からスマート製造へ
将来の重型油圧チューブベンディング設備は、もはや単独の機械ユニットではなく、デジタル工場に完全統合された中核インテリジェント生産ユニットとなります。世界のサプライチェーンの変革に対応するため、重型油圧チューブベンダーは以下4つの主要技術分野で開発を加速しています：
- 自動化曲げセルの統合： 重型油圧チューブベンダーをロボットアーム、自動搬送・保管システム、自動チューブ反転、溶接シーム検出システムと深く統合し、原材料から完成品までの自動加工ワークフローを実現します。
- AIベースのスプリングバック補正： インテリジェント制御アルゴリズムを導入することで、システムはリアルタイムセンサーから返されるデータを利用して曲げ加工中の材料反力を検出し、スプリングバック角度を自動計算・補正して、人による設定誤差を最小限に抑えることができます。AICONによる測定も使用でき、チューブベンダーとネットワーク接続することで自動補正が可能です。最も基本的な方法は、CMMを使用してチューブを手動測定し、補正値を返す方法です。
- 無人化生産（Lights-Out Manufacturing）： 高度に統合されたインテリジェントな工程フローにより、大径・重量チューブの加工を長時間にわたって無人かつ連続的に自律生産でき、工場の夜間生産能力を大幅に高めることができます。
- MES / ERP工場管理システムとの深い統合： 設備は産業用モノのインターネット（IIoT）通信プロトコル（OPC UAなど）を完全にサポートし、生産データ（曲げ角度、加工圧力、生産記録）を製造実行システム（MES）およびERPへリアルタイムでアップロードすることで、生産トレーサビリティと設備の予知保全（Predictive Maintenance）を実現します。
結論：
重工業の本質的なニーズを把握し、スマート製造によるグリーン変革を計画する
本記事で述べてきたように、重型油圧チューブベンダーは、比類のない超高曲げトルク、高負荷時の安定性、そして非常に競争力のある設備購入時の投資収益率（ROI）により、造船、石油化学、重型建設機械、大型鉄骨構造物、商用車シャーシなどの大径加工分野において、世界の重工業製造システムを支える揺るぎない中核基盤であり続けています。
世界の製造業がデジタル変革を進める中、現代の重型油圧チューブ曲げ技術は、従来の手作業による職人技というイメージをすでに超えています。CNC数値制御、高精度比例弁技術、加工パラメータの動的微調整、インテリジェントアルゴリズムによるスプリングバック補正を深く統合することで、油圧チューブベンダーは高強度鋼や厚肉チューブの変形抵抗を容易に克服するだけでなく、国際規格（ASMEやEN規格など）の厳格な安全限界内に外側の肉厚減少と内側のしわを制御し、全電動設備に匹敵する産業グレードの高精度を実現できます。
今後、設備の「単体加工能力」は「インテリジェントな工場全体システムの一部」へと発展していきます。将来の重型油圧チューブ曲げ設備は、自動化曲げセルと無人化生産へと加速的に進化します。IIoT（産業用モノのインターネット）の通信プロトコル（OPC UAなど）を通じて、設備は工場のMES / ERPシステムと深く統合され、リアルタイムの生産トレーサビリティと予知保全を実現し、世界の製造業が高い生産性と高精度を実現すると同時に、グリーン、低炭素、持続可能なサプライチェーンの発展トレンドに完全に対応できるよう支援します。
専門的な調達に関する推奨事項
専門的な調達に関する推奨事項：重型チューブ曲げ設備を選定する際、評価基準を機械的な出力だけに限定すべきではありません。カスタマイズされた精密金型設計、インテリジェントなソフトウェア制御システムの開発、そして世界の重工業における数十年の技術経験を総合的に評価する必要があります。世界市場での実績と、完全なインテリジェント自動化ソリューションを提供する能力を備えた信頼できるパートナーを選ぶことが、Industry 4.0時代に企業が中核競争力を維持するための重要な投資となります。
FAQ｜重型油圧チューブベンダーに関するよくある質問
1. 重型油圧チューブベンダーとは？
重型油圧チューブベンダーは、油圧動力によって高トルクを発生させ、大径または厚肉の金属チューブを曲げる産業用設備です。その主な特徴は、高負荷条件下でも安定した曲げ精度を維持できることで、重工業の製造環境に適しています。
2. 重型油圧チューブベンダーの動作原理とは？
重型油圧チューブベンダーは、油圧システムによって安定した圧力を供給し、曲げ金型を駆動してチューブに力を加えることで、金属を塑性変形させ、所定の角度に成形します。基本工程には、チューブの固定、金型による加圧・曲げ、油圧システムによる連続的な圧力出力、曲げ角度の制御、材料のスプリングバック補正が含まれます。
3. 重型油圧チューブベンダーと電動サーボチューブベンダーの違いは？
重型油圧チューブベンダーと電動チューブベンダーの主な違いは以下のとおりです。油圧チューブベンダー：購入コストが低い。高い出力を備え、110mmを超える大径や重工業用途に適しています。電動サーボチューブベンダー：サーボユニットの単価が高いため、高出力の曲げ加工が必要な場合、購入コストが非常に高くなります。高い制御精度を備え、小～中径チューブや精密加工に適しています。結論として、第一にコストに違いがあります。第二に、油圧システムは出力要件を重視し、電動サーボシステムは精度要件を重視します。
4. 重型油圧チューブベンダーは主にどの産業で使用されますか？
重型油圧チューブベンダーは主に以下の産業で使用されています：造船（燃料・冷却配管）、石油化学・エネルギー産業（高圧輸送配管）、建設機械（車両構造）、大型鉄骨構造物、インフラ。
5. なぜ重工業では今も油圧チューブ曲げ技術を使用するのですか？
重工業の環境では、通常、速度よりも安定性が重要です。重工業が今も油圧チューブ曲げ技術に依存する理由には、高負荷加工要求に耐えられること、大径チューブに適していること、高い加工安定性、長期運転時の高い信頼性が挙げられます。
6. 重型チューブ曲げ加工でよくある技術的問題は何ですか？
一般的な技術的問題には、材料のスプリングバック、チューブの肉厚減少、応力集中、金型摩耗があります。これらの問題には通常、金型設計と制御システムによる補正が必要です。
7. チューブ曲げのスプリングバックとは？
チューブ曲げのスプリングバックとは、曲げ加工後に金属が弾性回復することで角度が戻る現象を指します。この現象は最終成形精度に影響するため、高精度加工では補正設計が必要です。一部のメーカーでは従来のCMM手動測定を使用し、他のメーカーではAICON設備による自動測定を使用しています。ネットワーク環境では、曲げ加工後に補正値が自動的に返され、次の曲げ加工で補正が適用されます。
8. 重型油圧チューブベンダーはどのようなチューブ径に適していますか？
重型油圧チューブベンダーは大径・厚肉チューブの加工に適しており、一般に重工業や大型構造物の用途で使用されます。実際の適用範囲は、設備仕様と金型設計によって異なります。
9. 重型油圧チューブベンダーは自動化できますか？
はい。最新の重型油圧チューブベンダーは、CNC数値制御システムと自動生産ライン（自動ローディング・アンローディングのAuto Loader and Unloader）を統合し、精度と生産効率を向上させることができます。
10. 重型油圧チューブベンダーの今後の発展動向は？
今後の発展動向には、自動チューブ曲げセルの統合、AIによる補正と角度修正、無人化生産（Lights-Out Manufacturing）、スマートファクトリーシステム（MES/ERP）との統合が含まれます。関連記事 CNCチューブベンダーのサプライヤーはどう選ぶ？世界の主要ブランドを紹介！ CNCチューブベンダーの5大メリット：企業の設備選定に必須のガイド！ 油圧チューブ曲げと比較した全電動チューブベンダーのメリットとは？なぜ全電動チューブベンダーを選ぶのか？
